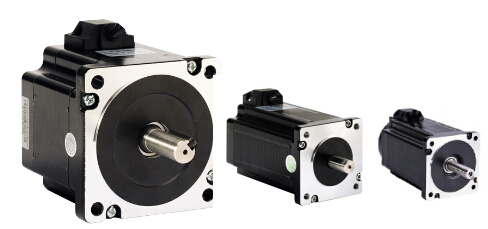

步進電機的選擇

步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元步進電機件。

在構造上有三種主要類型:反應式、永磁式、和混合式。

步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。

當步進驅動器接收到一個脈沖信號,它就驅動步進電機按設定的方向轉動一個固定的角度(稱為"步距角"),它的旋轉是以固定的角度一步一步運行的。

可以通過控制脈沖個數來控制角位移量,從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度,從而達到調速和定位的目的。

步進電機進電機的主要參數之一。負載大時,需采用大力矩電機。力矩指標大時,電機外形也大。

判斷電機運轉速度:轉速要求高時,應選相電流較大、電感較小的電機,以增加功率輸入。且在選擇驅動器時采用較高供電電壓。

擇電機的安裝規格:如57、86、110等,主要與力矩要求有關。

確定定位精度和振動方面的要求情況:判斷是否需細分,需多少細分。

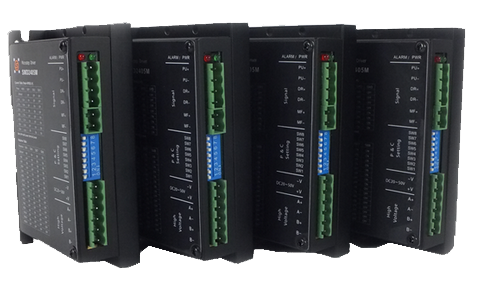

驅動器的選擇

可以根據電機的電流、細分和供電電壓選擇驅動器

首先要確定對步進電機運行性能的要求，如果對步進運行過程的振動、噪聲和發熱有比較高的要求

則應優先選擇數字式步進驅動器，數字式步進驅動器可以控制算法控制步進電機運行時的振動、解決大小步等；

相反對成本要求比較高，而對性能要求不高，可以選擇模擬控制或?qū)Ｓ眯酒刂频牟竭M(jìn)電機驅動器。
